F805A—触摸式综合型称重仪表

※CE订货时指定

一、产品概要

F805AT系列仪表专为称重系统而开发，是目前称重仪表的最高杰作。

简单快捷的可操作彩色液晶触摸式显示界面，使重量显示、各种设定值显示、状态显示等有了飞跃提高。运转速度可达到每秒1000次的高速A/D转换、数字处理。能够与OMRON的DeviceNet、三菱公司的CC-Link为代表的PLC实行无缝连接。专为称重系统而开发的F805AT系列仪表，可以说是目前称重仪表行业的最高杰作。

二、技术参数

（1）模拟部分

激励电压：DC10或者是5V±5%(数字调整)，输出电流120mA以内，

长线补偿模式(最多可并联4个350Ω的传感器)

零点调整范围：0～约2mV/V(数字调整)

量程调整范围：0.3～2.0mV/V(数字调整）

最小输入分度：0.3μV/count(1/4分度有效时)，0.075μV/count(1/4分度无效时)

精度：非线性…0.01%/FS以内(Typ 0.005%/FS常温)，零点漂移…0.1μV/℃ RTI以内(Typ 0.08μV/℃)

量程漂移…15ppm/℃以内(Typ 5ppm/℃)，干扰…0.1μVp-p RTI以内(0.1～10Hz)

模拟滤波：贝塞尔低通滤波(-12dB/oct.)，2Hz，4Hz，6Hz，8Hz可选

A/D转换器：速度…1000次/秒(可以切换到200次/秒)，分辨率…16bit(二进制)

最小显示分辨率：1/10000(1/4分度有效时)，1/40000(1/4分度无效时)

二次校正：输入传感器的额定值不需要实物（免砝码）的等效输入校正方式，

二次校正时的最小校正分辨率是1/1000（常温）

（2）设定部分

设定方法：直接通过操作键盘设定，或通过RS-232C进行主机设定

设定值的存储：初期设定值…NOV RAM(非易失性RAM)，其他的设定值…锂电池的备份C-MOS RAM

(根据使用条件，保存环境的不同，最高可以存储7年以上)

设定值的保护：防止由于误操作可以设定初期设定值或者是校正值的操作禁止（LOCK）

（3）输入/输出部分

外部信号输出：零点附近/大投料/中投料/小投料/不足/适量/过量/终了/排出/下限/稳定/重量异常/

异常/定量异常/RUN或者是累计定量

理论…晶体管的集电极开关输出（发射极=COM端子）晶体管ON的时候输出为LO

外部信号输入：毛重・净重切换/数字零点/去皮重/去皮重复位/保持或者是判断/投料・排出切换/

累计命令/累计清零/开始/停止/排出命令/物料名称指定/强制排出命令/排出阀门开/排出阀门关/物料指定选择/图形描绘

接点（继电器开关等）或者是无接点（晶体管，集电极开关等）和COM端子短路的时候为ON

计量物料选择输入：BCD2行(00～99) 100种

接口：SIF:2线式串口（标配）…unipulse尤尼帕斯制的打印机、外部显示器等连接用的专用接口

SI2:2线式高速双向串口（标配）…打印机，显示器等外围设备连接用的接口

232:RS232C通讯接口（标配）…根据主机的指令进行重量数据、各种状态、

设定值的读取及写入（变更）等工作

BCO:BCD输出接口（选购件）…将重量数数据传输到外围设备的接口

BCI:BCD输入接口（选购件）…从外围装置获取各种设定值的接口

485:RS-485通讯接口（选购件）…可将ID号码设定好后可连接多台F805AT

DAC:D/A转换接口（选购件）…重量数据变换为电流信号输出的接口

CCL:CC-Link接口（选购件）…三菱公司的PLC直接连接F805AT的接口

ODN:DeviceNet接口（选购件）…同OMRON公司的CompoBus/D系列的DeviceNet直接连接的接口

（4）显示部分

显示器：TFT高清彩色LCD(显示区域 116.8(W)×88.0(H)㎜)，320×240dot

显示值：5位，最前一位显示负号

计量单位：t,kg,g,N,lb,无单位，可选

小数点：0/0.0/0.00/0.000可选

显示次数：3,6,13,25次/秒可选（A/D转换速度是固定的）

最大称量值：5位(99999)

超载显示：A/D转换输入超载“LOAD”，净重超载（5位设定）“OFL1”，最大称量值+9分度“OFL2”,

毛重超载（5位设定）“OFL3)

中间零点：显示为真正的零点（0±1/4分度），或者是显示为各个数值的中间

状态显示：LOCK/HOLD/ZALM/稳定/皮重/RUN/上限/下限/NZ/大/中/小/过量/适量/不足/终了/排料

设定值显示：物料/定量/过量/不足/大投料/适量前/落差

累计值显示：次数(4位)/累计值（9位）

NO.显示：响铃NO.（2位）…序列控制时的异常号码；序列NO.（3位）…序列控制时的步骤号码

（5）一般性能

电源电压：AC100～240V(+10% -15%)(自由电源50/60Hz)，DC12～24V（±15%）（需要定制）

消耗功率：20W

突入电流（Typ）：15A，5mSec…AC100V平均负载状态（常温，开始时），

30A，5mSec…AC200V平均负载状态（常温，开始时）

10A，0.5mSec…DC12V平均负载状态（常温，开始时）

35A，0.4mSec…DC24V平均负载状态（常温，开始时）

使用条件：温度…使用温度范围 －10～＋40℃，保存温度范围 －20～＋60℃

湿度…85%RH以下(无凝霜)

外形尺寸：174(W)×135(H)×159(D)mm(不含凸起部分)

安装尺寸：165W(+2-0)×130H(+2-0)mm

安装板厚度：1.6～3.2mm

重量：约2.3kg

CE标识（订货时指定）：EMC指令 EN61326-1，安全规格 EN61010-1

(订货时，请指明CE标准产品的具体要求)　(DC电源未取得CE标准)

（6）选购件

BCO：BCD输出模块

BCI：BCD输入模块

DAC：D/A转换模块（2通道）

485：RS-485通讯接口※

ODN：DeviceNet接口※

CCL：CC-Link接口※

选购件可以安装数目：4(但是串行通讯接口（带※）的只能安装1个)

（7）随机附属品

AC输入电源线（2m）(只有AC电源的)：1

AC输入电源线交换接头（只有AC电源并且CE对应）：1

端子台连接用小型螺丝刀：1

传感器接头：1

外部信号输入，输出用接头：1

使用说明书：1

铁氧磁芯（只用CE对应的）：2

BCD输出用接头（BCD选购件安装时）：1

BCD输入用接头（BCD选购件安装时）：1

D/A转换用接头（D/A选购件安装时）：1

CC-Link用接头（CC-Link选购件安装时）：1

DeviceNet用接头（DeviceNet选购件安装时）：1

 三、选购件

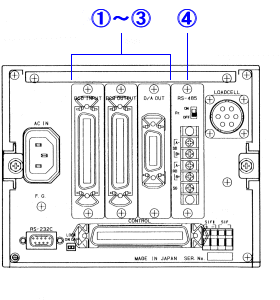

BCO：BCD输出模块，（通用的安装插口用选购件……3个安装口（如图①-③））

BCI：BCD输入模块，（通用的安装插口用选购件……3个安装口（如图①-③））

DAC：D/A转换模块，（通用的安装插口用选购件……3个安装口（如图①-③））

485：RS-485通讯接口，（扩展通讯用插口选购件……1个安装口（如图④））

ODN：DeviceNet接口，（扩展通讯用插口选购件……1个安装口（如图④））

CCL：CC-Link接口，（扩展通讯用插口选购件……1个安装口（如图④））

四、其他选购件

CAAC3P-P2：AC输入电源线2m

CAAC3P-CEE7/7-P1.5：AC输入电源线（耐压250V）1.5m

CA4131：一端带JR接头（6芯）电源线头部散状3m

CA4230：JR-PRC转换电源线（6芯）0.3m

CA4311：JR-PRC转换电源线（6芯）4线式-6线式（520A用）1m

CN3P-2P：AC输入电源线用3P-2P转换接头

CN20：D/A转换用接头

CN21：BCD输入，输出用接头

CN22：外部输入输出用57系列50p接头

CN34：RS-232C用D-Sub9p接头

CN71：CC-Link用接头

CND01：DeviceNet用接头

TSU02：避雷模块

TSU03：DC用避雷模块

GMP165×130：橡胶垫
